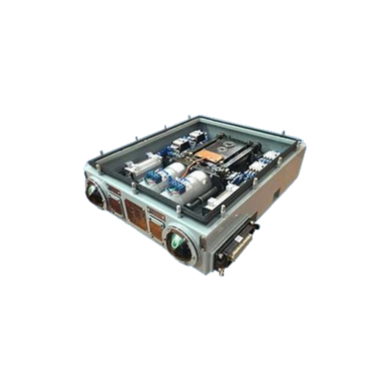

Mecanismo de três estações com motor duplo CJ8-6

Descrição do produto

O mecanismo de operação CJ8-6 pode ser usado para fechar e abrir ZF23-126, ZF□-126, bem como seccionadores, chaves de aterramento e chaves de carga, com requisitos de torque comparáveis ​​aos das chaves mencionadas acima.

O mecanismo possui três estações. Um mecanismo pode operar uma chave seccionadora e uma chave de aterramento para fechamento e interrupção da chave seccionadora, bem como fechamento e interrupção da chave de aterramento. O mecanismo possui modos de operação manual e elétrico.

Condições de funcionamento

1. Temperatura do ar ambiente: limite superior +60°C, limite inferior -30.

2. Altitude: não superior a 3.000 metros.

3. Pressão barométrica: não superior a 700Pa (equivalente a 34m/s de velocidade do ar).

4. Sem riscos de incêndio, riscos de explosão, poluição pesada, gases corrosivos e vibração severa da ocasião.

Principais parâmetros técnicos

1. O ângulo de saída deste mecanismo pode ser personalizado de acordo com os requisitos do usuário.

2. O torque de saída após M é 120 136N.

3. Tensão nominal, tempo de comutação é inferior a 2S.

4. Parâmetros técnicos do motor de armazenamento.

5. Chaves de explosão magnética CSK

Uma abertura e um fechamento (ou duas aberturas e dois fechamentos), a corrente nominal de interrupção é 10A sob AC220V, a corrente nominal de interrupção é 3A sob DC220V.

6. Tipo de relé (pode ser fornecido ou não de acordo com os requisitos do usuário)

Tipo de relé: 3TH42-44; fabricante Siemens; tensão de alimentação DC220V (AC220V), DC110V (AC110V).

7. Terminais de fiação

A corrente que pode passar continuamente é 10A.

8. Chave Auxiliar F10

A corrente nominal de interrupção dos contatos é 10A em AC220V e 5A em DC220V.

9. Soquete Auxiliar

Estão disponíveis soquetes secundários de 24 pinos, 32 pinos e 64 pinos.

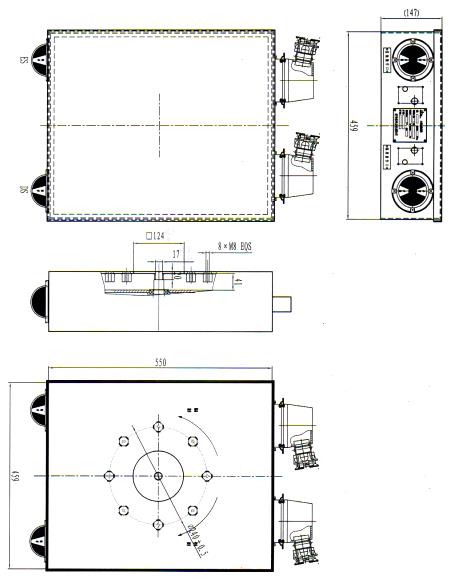

Esquema da Estrutura do Mecanismo

A estrutura tem uma aparência geral plana. A altura do mecanismo é inferior a 150 mm, o que é ideal para os requisitos de um mecanismo GIS partilhado. A operação liga/desliga do mecanismo e a indicação liga/desliga são exibidas em uma superfície plana. Na superfície de montagem do mecanismo há um orifício no eixo de saída para que o eixo de saída da chave no mecanismo possa ser conectado ao eixo de saída do mecanismo e o trem de força da chave não fique exposto, o que facilita a vedação e dá ao switch uma aparência estética. A fiação secundária do mecanismo sai de um conector industrial, que é do tipo plug-in para facilitar a conexão elétrica entre o mecanismo e a chave.

Instruções de pedido

Para outros requisitos especiais, consulte o fabricante da produção.
