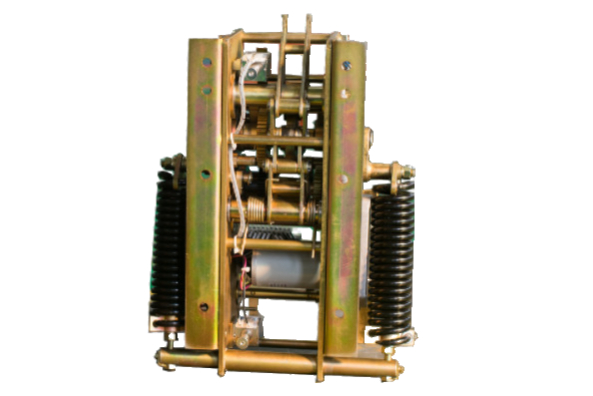

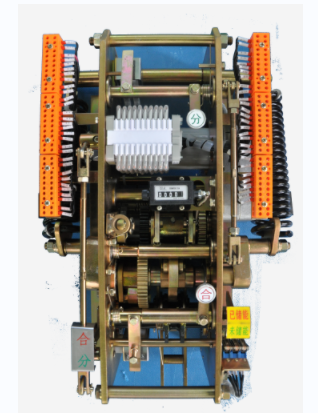

Mecanismo operacional de mola CT17

1.A estrutura do mecanismo é projetada como uma estrutura sanduíche, que é fácil de instalar e possui uma estrutura simples; Existem dois tipos de métodos de armazenamento de energia para fechamento de mecanismos: elétrico e manual; Existem dois tipos de operações de abertura e fechamento: eletroímãs e botões manuais; Pode ser aberto e fechado manualmente lentamente e possui função de intertravamento mecânico onde a posição de fechamento não pode ser operada.

2.O mecanismo pode ser instalado verticalmente ou de cabeça para baixo, e a conexão e a cooperação são muito convenientes.

3. O mecanismo tem alta eficiência de armazenamento de energia, baixo ruído, movimento suave, estrutura compacta, grande poder de fechamento, tamanho pequeno e peso leve

Contate agora E-mail Whatsapp

Detalhes do produto

Descrição do produto

O mecanismo de operação da mola CT17 adota uma estrutura do tipo braçadeira, com o motor de armazenamento de energia e parte de acionamento, came de fechamento e biela, interruptor auxiliar, etc. dispostos no meio das placas laterais esquerda e direita, garantindo força razoável e boa estabilidade de cada parte. A mola de fechamento, o terminal de fiação e o interruptor de deslocamento estão dispostos na parte externa do painel lateral para fácil manutenção e substituição. O eixo principal possui rolamentos em ambas as extremidades, que são flexíveis na rotação e possuem alta eficiência de transmissão. O mecanismo é instalado na estrutura do gabinete fixo e do disjuntor por meio de parafusos M12 através dos furos de instalação em duas cantoneiras fixadas nos painéis laterais esquerdo e direito. O eixo de saída do mecanismo está localizado na parte traseira do mecanismo e a face final do assento de montagem está disposta em paralelo. O mecanismo pode ser instalado verticalmente, de cabeça para baixo ou em qualquer direção, adequado para vários mecanismos de disjuntores.

Parâmetros Técnicos do Produto

1. Ângulo de saída do mecanismo: 51-54 °

2. Potência de fechamento 350J-500J

3.Tensão nominal do motor DC/AC220V, DC110V

4.Tempo de armazenamento de energia do motor ≤ 15s

Cenários de aplicação

O limite superior da temperatura do ar ambiente é de +40 ℃ e o limite inferior é de -30 ℃. A altitude não ultrapassa 3.000M e a umidade relativa não ultrapassa 90% mensalmente. O nível de poluição do ar não excede o Nível III em GH5582, e a pressão do vento não excede 700Pa (equivalente a uma velocidade do vento de 34m/s). É instalado em ambientes externos ou internos e pode ser personalizado de acordo com as necessidades reais
